قالب تزریق پلاستیک قالبی فلزی است که برای تولید انبوه قطعات پلاستیکی بهکار میرود. این قالب از دو بخش اصلی (نیمه ثابت و نیمه متحرک) تشکیل شده و مواد پلاستیکی ذوبشده تحت فشار بالا به داخل حفره آن تزریق میشوند تا شکل موردنظر قطعه ایجاد شود. دقت بالا، سرعت تولید زیاد و امکان ساخت قطعات پیچیده با کیفیت یکنواخت از مهمترین مزایای استفاده از قالب تزریق پلاستیک است.
قالب پلاستیک انواع مختلف دارند و قالب تزریق پلاستیک یکی از انواع آنهاست که روی دستگاه تزریق پلاستیک نصب میشود و قالب گیری به وسیله آن انجام میشود.
ساخت قالب تزریق پلاستیک در تهران: برای مشاوره با شماره مهندس اصغری 09124587915 تماس بگیرید.

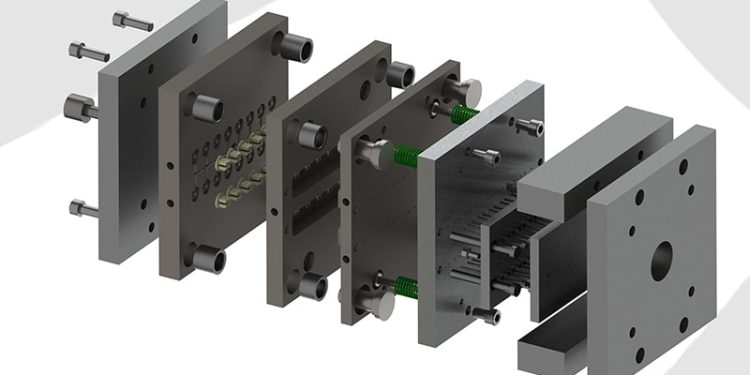

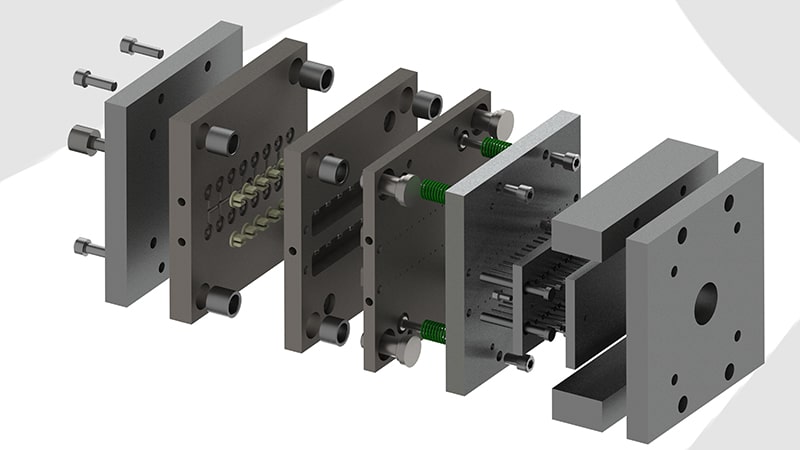

اجزای قالب تزریق پلاستیک

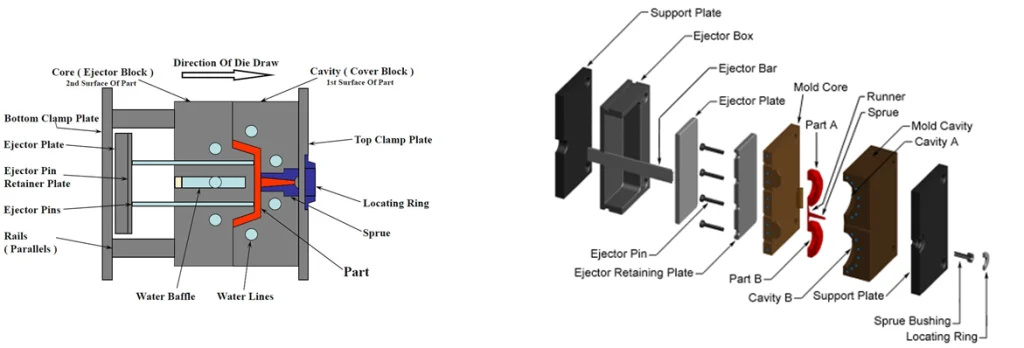

اجزای قالب تزریق پلاستیک هرکدام نقش مهمی در شکلگیری قطعه نهایی دارند. این قالب معمولاً از دو بخش اصلی نیمه ثابت (Cavity) و نیمه متحرک (Core) تشکیل میشود. علاوه بر این، اجزایی مانند سیستم راهگاه و گیت برای هدایت مذاب پلاستیک، سیستم پران برای خارج کردن قطعه از قالب، سیستم خنککننده برای کاهش دما و تثبیت شکل قطعه، و صفحات نگهدارنده برای اتصال به دستگاه تزریق به کار میروند. هماهنگی دقیق این بخشها باعث میشود قطعات پلاستیکی با دقت ابعادی بالا و کیفیت سطحی مطلوب تولید شوند.
- سیستم راهگاه (Runner System): شامل راهگاه اصلی، فرعی و گیتهاست که وظیفه هدایت مذاب پلاستیک از نازل دستگاه به حفره قالب را بر عهده دارد. انتخاب نوع گیت (مانند گیت نقطهای یا لبهای) تأثیر زیادی بر کیفیت سطح و مکان خط جوش دارد.
- سیستم خنککننده (Cooling System): شبکهای از کانالهای آب یا روغن است که دمای قالب را کنترل میکند. طراحی اصولی کانالهای خنککاری باعث کاهش زمان سیکل و جلوگیری از تاببرداشتگی قطعه میشود.
- سیستم پران (Ejector System): شامل پینهای پران، بوشها یا صفحات پران است که قطعه جامد شده را بدون آسیب از قالب خارج میکنند. در قطعات ظریف و حساس، طراحی این بخش بسیار حیاتی است.
- سیستم راهنما و قفل (Guide & Alignment): شامل بوشها و میلراهنما است که وظیفه دارند دو نیمه قالب را دقیقاً روی هم منطبق کنند تا پلیسه ایجاد نشود.
- سیستم تهویه (Venting): شیارهای کوچکی برای خروج هوای محبوس در حفره هستند که مانع از سوختگی پلاستیک و عیوب سطحی میشوند.
در نهایت، طراحی دقیق این اجزا باید متناسب با نوع پلاستیک مصرفی، حجم تولید، و پیچیدگی قطعه انجام شود؛ چون کوچکترین ضعف در طراحی میتواند باعث کاهش عمر قالب یا افزایش ضایعات تولید شود.
ساخت قالب تزریق پلاستیک در تهران: برای مشاوره با شماره مهندس اصغری 09124587915 تماس بگیرید.
انواع قالب تزریق پلاستیک
انواع قالب تزریق پلاستیک با توجه به طراحی، کاربرد و حجم تولید، متفاوت هستند و هرکدام ویژگیها و مزایای خاص خود را دارند. یکی از رایجترین آنها قالب دو صفحهای است که سادهترین ساختار را دارد و برای بسیاری از قطعات عمومی استفاده میشود.
در مقابل، قالب سه صفحهای امکان جداسازی بهتر راهگاه و قطعه را فراهم میکند و بیشتر برای تولید قطعات ظریف و دقیق کاربرد دارد.
نوع دیگری، قالب هات رانر یا راهگاه گرم (Hot Runner) است که در آن مذاب پلاستیک همواره داغ نگه داشته میشود و نیازی به جداسازی راهگاه نیست؛ این قالب به کاهش ضایعات، صرفهجویی در مواد و افزایش سرعت تولید کمک میکند. همچنین، قالب راهگاه سرد (Cold Runner) به دلیل سادگی و هزینه کمتر، هنوز در بسیاری از صنایع مورد استفاده است.
برای تولید قطعات بسیار پیچیده یا چندرنگ، از قالبهای چند حفرهای، قالبهای دو شات (Two-shot Mold) و حتی قالبهای کشویی یا جانبی (Slide/Core Mold) استفاده میشود. انتخاب نوع قالب به عواملی مانند تیراژ تولید، نوع پلاستیک، پیچیدگی قطعه و هزینه ساخت بستگی دارد. درک درست از این انواع به طراحان و تولیدکنندگان کمک میکند تا بهترین گزینه را برای دستیابی به کیفیت بالا، کاهش هزینهها و بهرهوری بیشتر انتخاب کنند.
ساخت قالب تزریق پلاستیک در تهران: برای مشاوره با شماره مهندس اصغری 09124587915 تماس بگیرید.
قالب تک حفره ای یا چند حفره ای؟

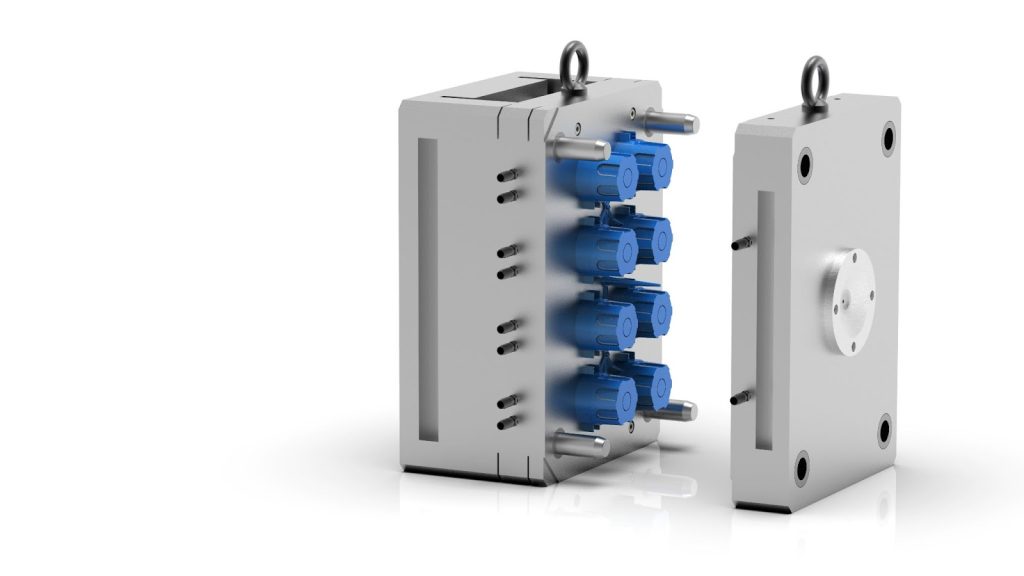

قالبهای تزریق پلاستیک به دو دسته اصلی تکحفرهای و چندحفرهای تقسیم میشوند. در قالبهای تکحفرهای، تنها یک قطعه در هر سیکل تولید میشود که برای تیراژ پایین، نمونهسازی و تولید قطعات بزرگ مناسب است. در مقابل، قالبهای چندحفرهای امکان تولید همزمان چندین قطعه در هر بار تزریق را فراهم میکنند و برای تیراژ بالا و قطعات کوچک یا متوسط بهصرفهتر هستند. هرچند ساخت قالب چندحفرهای پیچیدهتر و پرهزینهتر است، اما در تولید انبوه باعث کاهش هزینه تمامشده هر قطعه و افزایش بهرهوری میشود.
مراحل ساخت قالب تزریق پلاستیک
ساخت قالب تزریق پلاستیک یک فرآیند دقیق و مهندسیشده است که نقش مهمی در کیفیت نهایی قطعه پلاستیکی دارد. این فرآیند شامل چندین مرحله اصلی میشود که هر کدام اهمیت خاص خود را دارند.
- تحلیل و طراحی اولیه
در اولین مرحله، نقشه و مدل سهبعدی قطعه موردنظر توسط نرمافزارهایی مثل SolidWorks یا CATIA طراحی میشود. سپس با توجه به جنس پلاستیک، تیراژ تولید و کاربرد قطعه، نوع قالب (تکحفرهای، چندحفرهای، هات رانر یا سرد رانر) انتخاب میگردد. - طراحی قالب (Mold Design)
در این بخش اجزای قالب شامل کویتی (Cavity)، کور (Core)، سیستم راهگاه، گیت، سیستم خنککننده و سیستم پران طراحی و بهصورت دقیق مدلسازی میشوند تا کیفیت قطعه تضمین شود. - ساخت اجزای قالب
پس از طراحی، بخشهای مختلف قالب با استفاده از روشهایی مثل ماشینکاری CNC، اسپارک، تراشکاری و سنگزنی تولید میشوند. انتخاب متریال (معمولاً فولاد سخت یا فولاد پیشسختکاریشده) در طول عمر قالب تأثیر مستقیم دارد. - مونتاژ و اسمبل قالب
اجزای ساختهشده با دقت بالا مونتاژ میشوند. در این مرحله، هماهنگی بین نیمه ثابت و متحرک، سیستم خنککاری و پران بررسی میشود تا خطاهای احتمالی برطرف گردد. - آزمایش و اصلاح قالب (Mold Trial & Tuning)
قالب ساختهشده روی دستگاه تزریق نصب میشود و چندین بار تست گرفته میشود. در این تستها عیوب احتمالی مانند پلیسه، تاببرداشتگی یا پر نشدن کامل قطعه بررسی و رفع میشوند. - تحویل و بهرهبرداری
پس از اصلاحات نهایی، قالب آماده تولید انبوه میشود و بسته به نوع طراحی میتواند میلیونها قطعه پلاستیکی با کیفیت ثابت تولید کند.
ساخت قالب تزریق پلاستیک در تهران: برای مشاوره با شماره مهندس اصغری 09124587915 تماس بگیرید.
انتخاب جنس فولاد و جنس قالب تزریق پلاستیک
انتخاب جنس مناسب برای ساخت قالب تزریق پلاستیک یکی از مهمترین تصمیمات در فرآیند طراحی و ساخت قالب است. فولاد یا آلیاژی که برای قالب استفاده میشود باید بتواند در برابر فشار بالا، سایش، دمای زیاد و خوردگی مقاومت کند و در عین حال قابلیت ماشینکاری و پولیشپذیری مناسبی داشته باشد.
- تیراژ تولید
- اگر قالب برای تولید انبوه (میلیونها قطعه) طراحی میشود، باید از فولادهای سخت مانند H13 یا 1.2344 با عملیات حرارتی استفاده شود تا عمر قالب بالا باشد.
- برای تولید متوسط یا کمتیراژ میتوان از فولادهای پیشسختکاریشده مانند P20 یا 1.2311 استفاده کرد که هزینه کمتر و ماشینکاری راحتتری دارند.
- نوع پلاستیک مصرفی
- پلاستیکهای پرسایش (مانند پلیکربنات یا مواد پرشده با الیاف شیشه) به فولادهای مقاوم در برابر سایش نیاز دارند.
- برای پلاستیکهای خورنده (مانند PVC) بهتر است از فولادهای ضدزنگ یا پوششهای ضدخوردگی استفاده شود.
- کیفیت سطح موردنیاز
- اگر قطعه نیاز به سطحی بسیار براق و شفاف دارد (مثل قطعات اپتیکی)، فولاد قالب باید قابلیت پولیشکاری بسیار خوبی داشته باشد. فولادهای ضدزنگ با خلوص بالا معمولاً برای این موارد انتخاب میشوند.
- هزینه و زمان ساخت
- فولادهای سختتر مقاومت بالاتری دارند اما ماشینکاری آنها زمانبر و پرهزینهتر است.
- در مقابل، فولادهای نرمتر هزینه کمتری دارند ولی عمر قالب کوتاهتر است. بنابراین باید بین هزینه اولیه و هزینه طول عمر قالب تعادل برقرار کرد.
- شرایط کاری قالب
- در قالبهایی که سیکل تزریق کوتاه و سرعت تولید بالاست، فولاد باید مقاومت حرارتی بالایی داشته باشد.
- در قالبهای دارای قطعات متحرک (مثل اسلایدر یا هات رانر)، جنس فولاد باید هم استحکام مکانیکی و هم مقاومت به سایش خوبی داشته باشد.
ساخت قالب تزریق پلاستیک در تهران: برای مشاوره با شماره مهندس اصغری 09124587915 تماس بگیرید.
مشکلات متداول در قالبگیری تزریق پلاستیک و راههای حل آن
فرآیند تزریق پلاستیک با وجود دقت و سرعت بالا، گاهی با مشکلاتی همراه است که میتواند کیفیت قطعه تولیدی را کاهش دهد. شناخت این عیوب و راههای رفع آنها در طراحی و ساخت قالب تزریق پلاستیک، برای افزایش راندمان و کاهش ضایعات بسیار ضروری است. در ادامه به سه مشکل رایج اشاره میکنیم:
پر نشدن کامل قطعه (Short Shot)
به علت های زیر ممکن است که این مسئله ایجاد شود.
دمای پایین مذاب یا قالب.
فشار تزریق ناکافی.
طراحی نامناسب راهگاه یا گیت.
وجود هوا یا گاز محبوس در حفره قالب.
راهحلها:
- افزایش دمای مذاب و قالب.
- تنظیم فشار و سرعت تزریق.
- بهبود طراحی سیستم راهگاه و بزرگتر کردن گیت.
- افزودن سیستم تهویه (Venting) برای خروج هوای محبوس.
نشانه گیت (Gate Mark)
علتها:
- طراحی نامناسب موقعیت یا اندازه گیت.
- فشار بیش از حد در انتهای سیکل تزریق.
- استفاده از نوع گیت نامناسب برای قطعه.
راهحلها:
- انتخاب نوع گیت متناسب با قطعه (نقطهای، لبهای، فنری و …).
- کوچکتر کردن فشار نگهدارنده (Holding Pressure).
- تغییر محل گیت برای کاهش اثر سطحی.
تابیدگی و اعوجاج قطعه (Warping)
علتها:
- خنککاری نامتقارن در قالب.
- ضخامت نامناسب دیوارهها.
- تنشهای داخلی ناشی از فشار یا دمای بالا.
راهحلها:
- طراحی متعادل سیستم خنککننده قالب.
- یکنواخت کردن ضخامت دیواره قطعه.
- کاهش سرعت خنککاری یا تغییر شرایط فرآیند برای آزاد شدن تنشها.
شناخت این مشکلات و رفع آنها نه تنها کیفیت قطعه را افزایش میدهد بلکه باعث افزایش طول عمر قالب، کاهش هزینههای تولید و بهبود بهرهوری خط تولید میشود.
| نوع قالب | تیراژ پیشنهادی | هزینه طراحی CAD و Moldflow (تومان) | هزینه ساخت قالب (ماشینکاری، EDM، پولیش) (تومان) | سیستم خنککننده و پران (تومان) | هزینه کل تقریبی (تومان) | توضیحات |
|---|---|---|---|---|---|---|
| قالب تکحفرهای ساده | تا ۵۰۰۰ قطعه | 5,000,000 | 20,000,000 | 3,000,000 | ~28,000,000 | مناسب قطعات کوچک تا متوسط، کمتیراژ |
| قالب تکحفرهای پیچیده | تا ۵۰۰۰ قطعه | 6,000,000 | 28,000,000 | 4,000,000 | ~38,000,000 | قطعات با جزئیات سطحی یا ضخامت متغیر |
| قالب دوحفرهای | تا ۲۰,۰۰۰ قطعه | 7,000,000 | 35,000,000 | 5,000,000 | ~47,000,000 | تولید سریعتر، صرفهجویی در تیراژ بالا |
| قالب چندحفرهای (۳–۴ حفره) | تا ۵۰,۰۰۰ قطعه | 10,000,000 | 50,000,000 | 6,000,000 | ~66,000,000 | مناسب تولید انبوه، هزینه اولیه بالا |
| قالب هات رانر | تا ۱۰۰,۰۰۰ قطعه | 12,000,000 | 60,000,000 | 10,000,000 | ~82,000,000 | کاهش ضایعات، سرعت تولید بیشتر، هزینه بالاتر |
| قالب تخصصی دوشات یا قطعات چندرنگ | تا ۵۰,۰۰۰ قطعه | 15,000,000 | 80,000,000 | 12,000,000 | ~107,000,000 | مناسب قطعات پیچیده یا چند رنگ، نیاز به طراحی پیشرفته |
